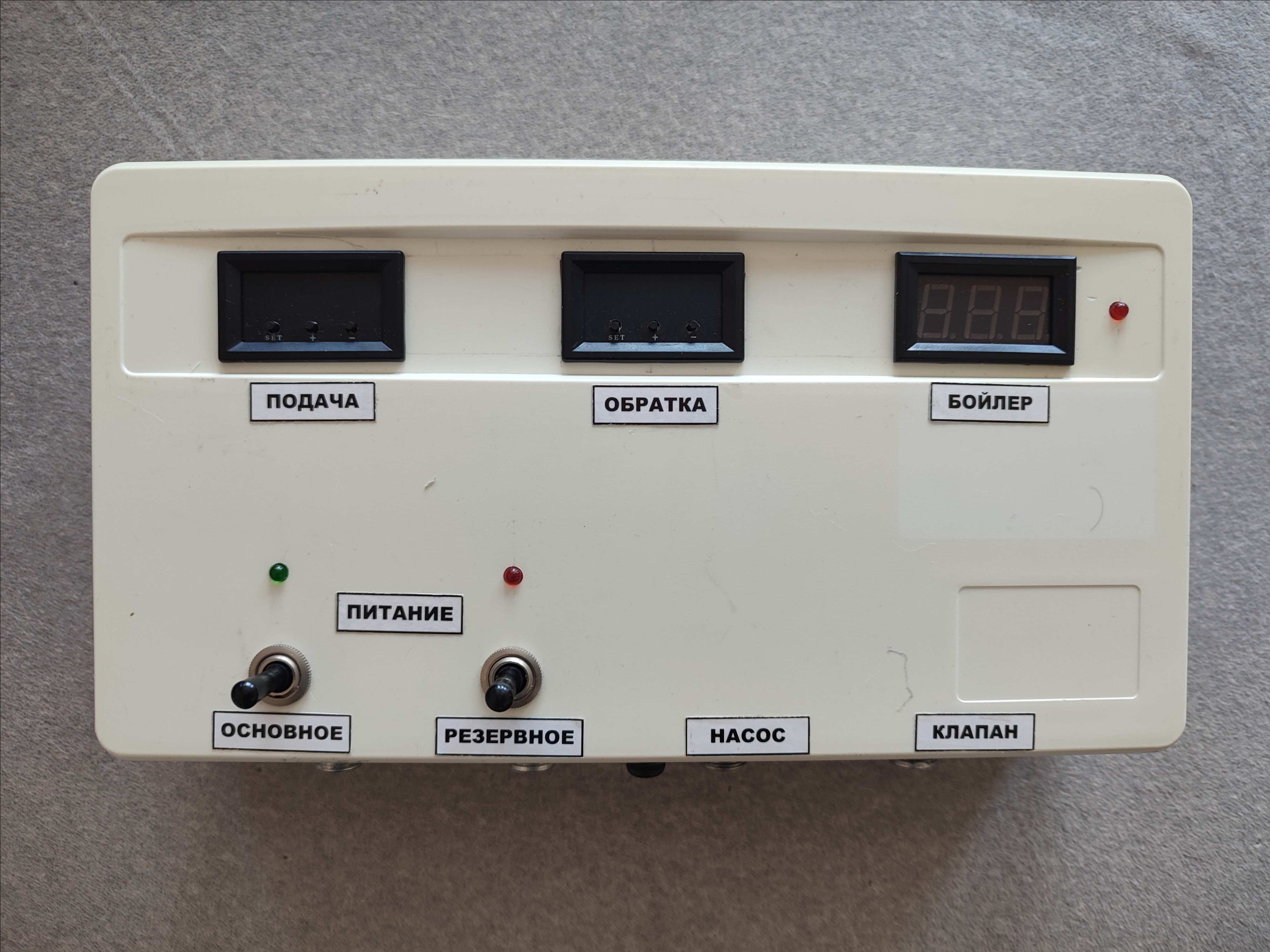

Спроектировал, изготовил Пульт управления твердотопливным котлом

Назначение:
- Резервирование питания (при пропадании основного питания 220В автоматически подключается резервное с индикацией подключенной линии)
- Управление циркуляционным насосом (терморегуляторы включают-выключают насос в зависимости от температур на "подаче" и "обратке") оптимизируя процесс выхода котла на рабочий режим и предотвращения остывания дома при остывании котла

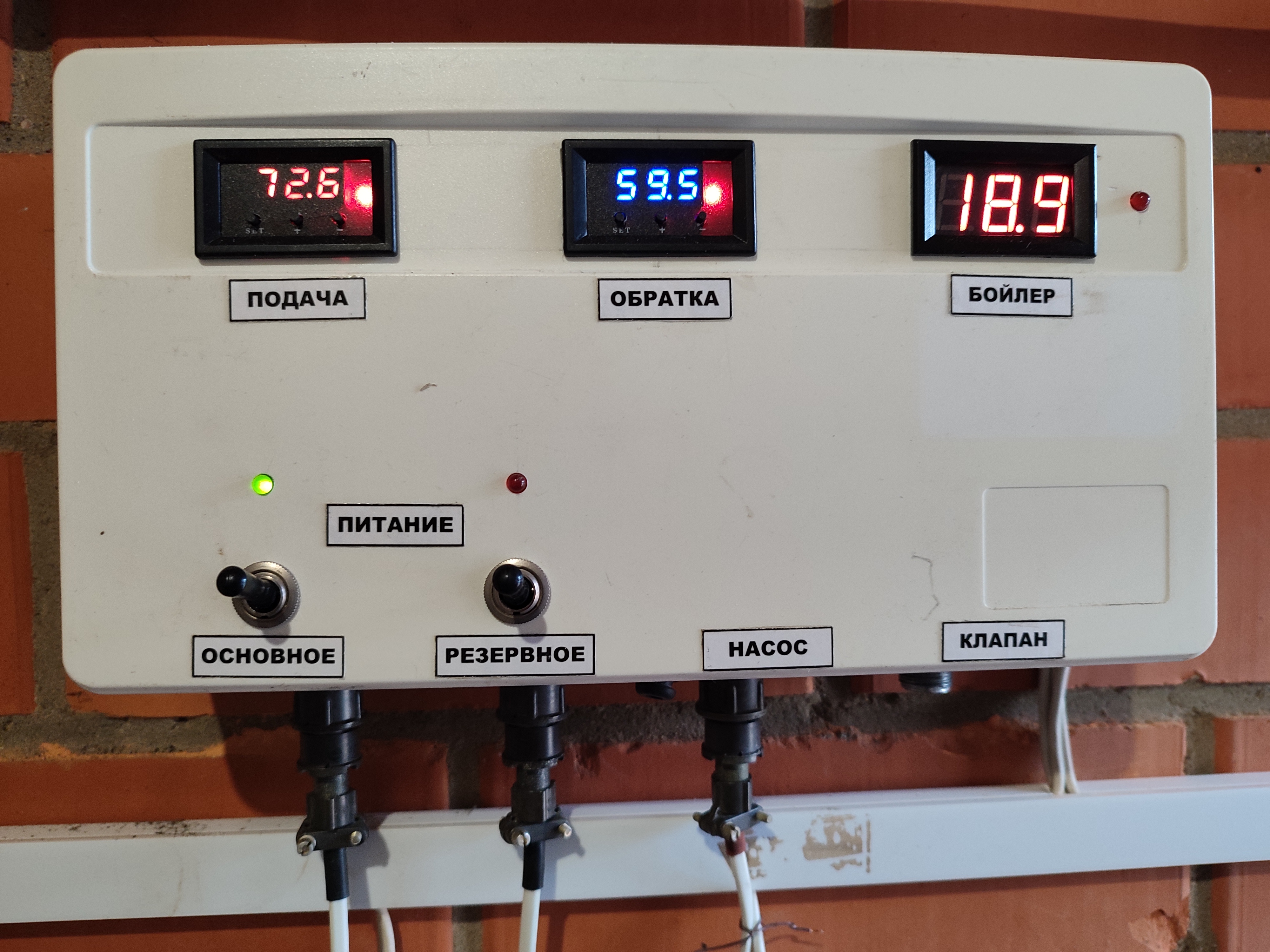

- Визуальный контроль температуры "подачи" и температуры "обратки"
- Визуальный контроль температуры бойлера
- Визуальный контроль подачи управляющего сигнала на моторизированный клапан перекрывающий теплоноситель на бойлер
- Визуальный контрой подачи напряжения на насос
- Дублирование подачи напряжения на насос (на случай если выйдет из строя один из терморегуляторов)
- Управление бойлером косвенного нагрева (по алгоритму: Если температура котла превышает температуру в бойлере - теплоноситель подается в бойлер, если температура в бойлере превышает температуру котла - подача теплоносителя прекращается, тем самым предотвращается остывание бойлера при остывании котла)

P/S. Заданную температуру котла в автоматическом режиме поддерживает отдельный терморегулятор путем регулирования воздушной заслонки
